D15

Baggerdienstgewicht:	13 - 20	t
Einsatzgewicht:	595	kg

Highlights
Technische Daten
Downloads

Highlights

Rockwheel

Leistung

Vielseitig

Antrieb
Robuste Bauart

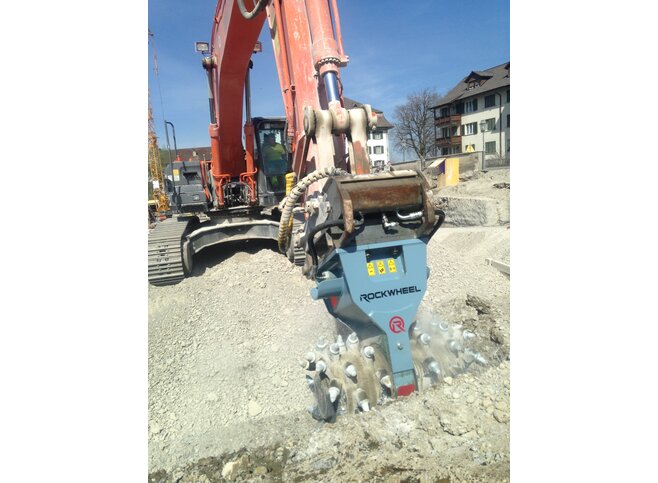

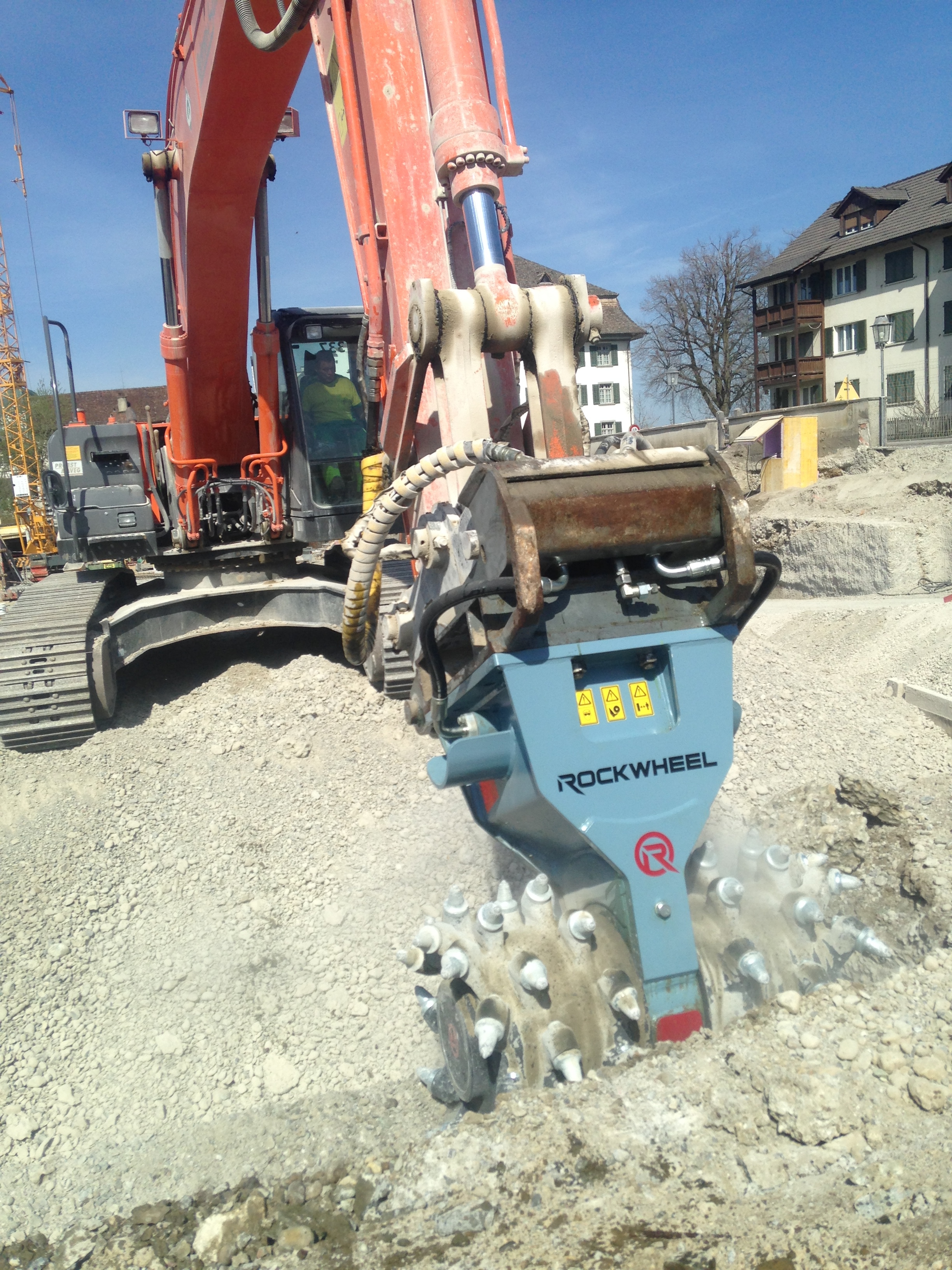

Antrieb

Optimal abgestimmtes Antriebs- und Trommelkonzept: Fräse mit Direktantrieb

Robuste Bauart

Robuste Gehäuse, wahlweise mit innenliegender Hydraulikschlauch-Verlegung in Verbindung mit OilQuick

Einsatzbereiche
Wasserarbeiten
Meißelauswahl
Einsatzbezogene Trommeln

Einsatzbereiche

Durch eine große Auswahl an verschiedenen Meißeln und weiteren Ausstattungsoptionen finden die Rockwheel Anbaufräse in vielen Bereichen Anwendung:

Abbruch und Sanierung

Kanal- und Rohrleitungsbau

Gewinnung. Felsabbau und Bergbau

Unterwasserarbeiten

Baumstumpffräsen

Tunnelbau

Bohrpfahlarbeiten

Bodenaufbereitung

Verkehrs- und Wasserwegebau

Baugruben, Felsabtrag

Profilieren und Glätten

Wasserarbeiten

Durch ihre besondere Konstruktion eignen sich die Rockwheelfräsen auch für den Einsatz unter Wasser.

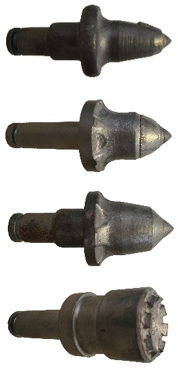

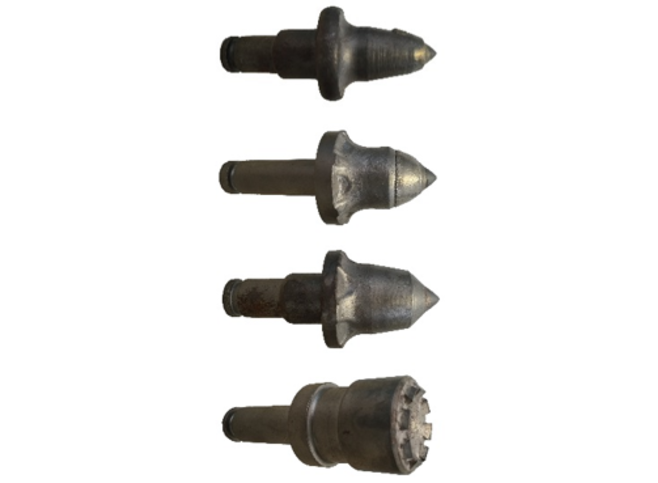

Meißelauswahl

Standardmeißel: Für weiches bis mittelhartes Gestein (Asphalt, Salz, Ton)

Verschleißgeschützte Meißel: Für abrasives Gestein (Sandstein, Hochofenschotter)

HD Meißel: Für mittelhartes bis hartes Gestein (Beton, Kalkstein)

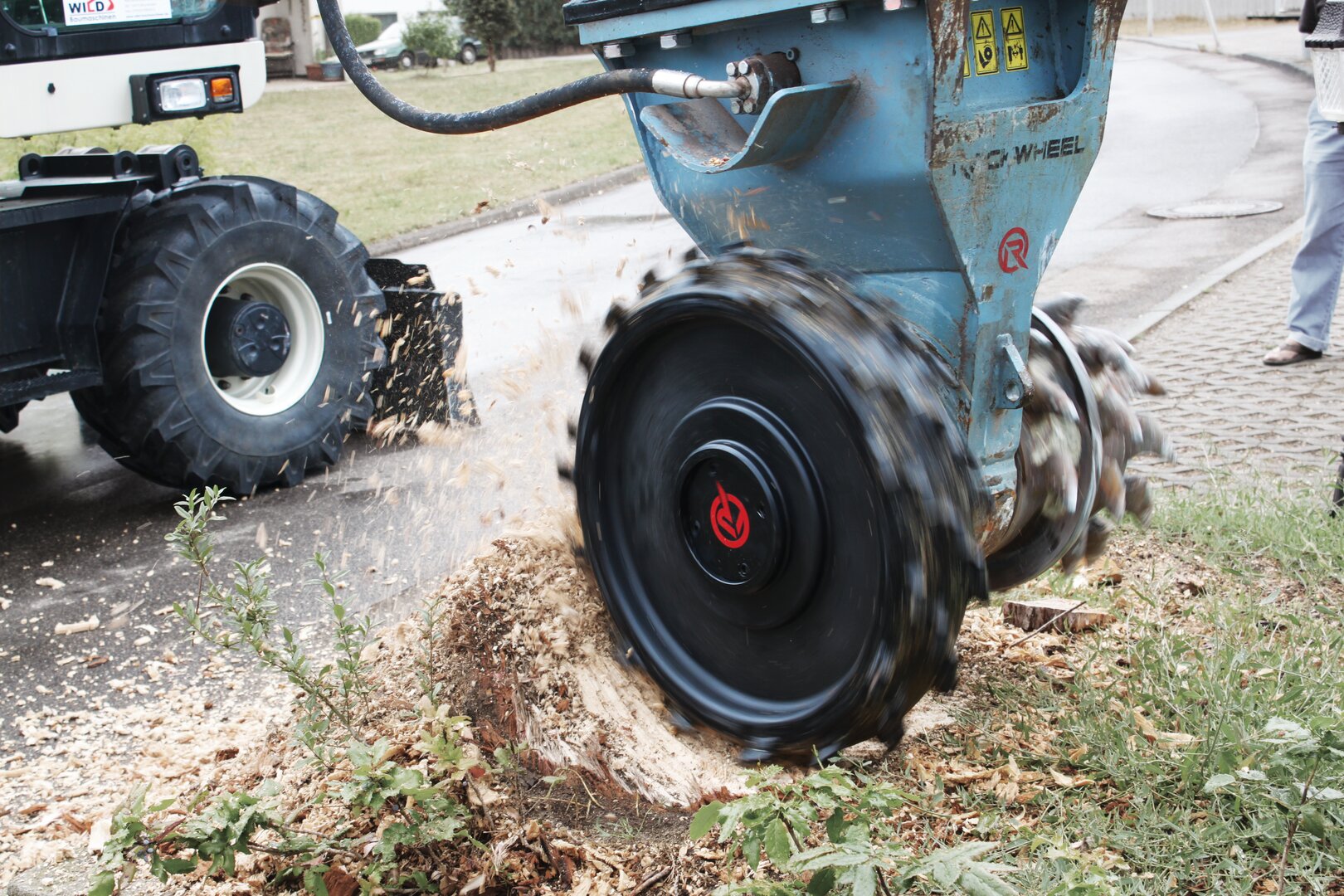

Holzmeißel: Durch Austauschen der Felsmeißel gegen speziell entwickelte Spezialmeißel, wird aus der Fels- eine Baumstumpffräse. Alternativ kann eine Trommelseite als Holzschneidrad umgerüstet werden. Die ideale Ergänzung für Kommunalbetriebe oder Anwendungen im GaLaBau. Eignet sich als Baumstumpffräsen

Einsatzbezogene Trommeln

Entsprechend des Einsatzbereiches werden drei verschiedene Trommel angeboten:

Lösetrommel (Gewinnung): Maximale Eindringtiefe und Löseleistung für Gewinnungseinsätze. Für weiches bis mittelhartes Gestein. Maximale Produktivität.

Abbruchtrommel: Breite und Durchmesser wie bei Lösetrommel des jeweiligen Modells. Zusätzlich ist ein Mittelsteg spiralförmig an der Trommel angebracht. Optimal für Abbrucheinsätze: der Mittelsteg kann Armierungen durchtrennen. Im harten Fels: Mittelsteg dient als Frästiefenbegrenzer und sichert damti größtmögliche Laufruhe.

Profiliertrommel: Nahezu doppelte Anzahl an Fräsmeißeln, im Vergleich zur Löse- oder Abbruchtrommel. Erzeugt sehr glatte Oberflächen und überzeugt durch besonders hohe Laufruhe.

Betrieb

Wartungsfreundlich

Präzise
Geringere Entsorgungskosten
Geräuscharm
Vibrationsarm
Materialwiederverwendung
Unkompliziert
Wassersprüheinrichtung
Rotatoreinheit

Präzise

Genaue Kontur bei Grabenarbeiten oder Oberflächenbehandlung. Unerreicht in der Erzeugung akkurater Profile bei Graben- und Tunnelbau. Keine Gefahr von Schäden in der Baustellenumgebung.

Geringere Entsorgungskosten

Durch das präzise Einstellen der Frästiefe können gefährliche Beschichtungen separat und gezielt abgetragen werden. Das ermöglicht eine Materialtrennung und spart Entsorgungskosten.

Geräuscharm

Dank des verhältnismäßig geringen Geräuschpegels sind Fräsen für den Einsatz in lärmempfindlichen Zonen ideal.

Vibrationsarm

Die vibrationsarme Funktionsweise der Fräsen eignen sie sich vorallem für den Einsatz in erschütterungsempfindlichen Situation. Zudem schont es die Maschinen und vorallem den Fahrer.

Materialwiederverwendung

Das gelöste Material ist klein genug um zum Wiederbefüllen verwendet zu werden. Das spart Zeit und Geld der Materialnachbereitung.

Unkompliziert

Keine Leckölleitung erforderlich, problemlos Arbeiten unter Wasser

Wassersprüheinrichtung

Die Staubentwicklung kann durch Anbringen einer Wasser-Sprühdüse am Fräsengehäuse eingedämmt werden.

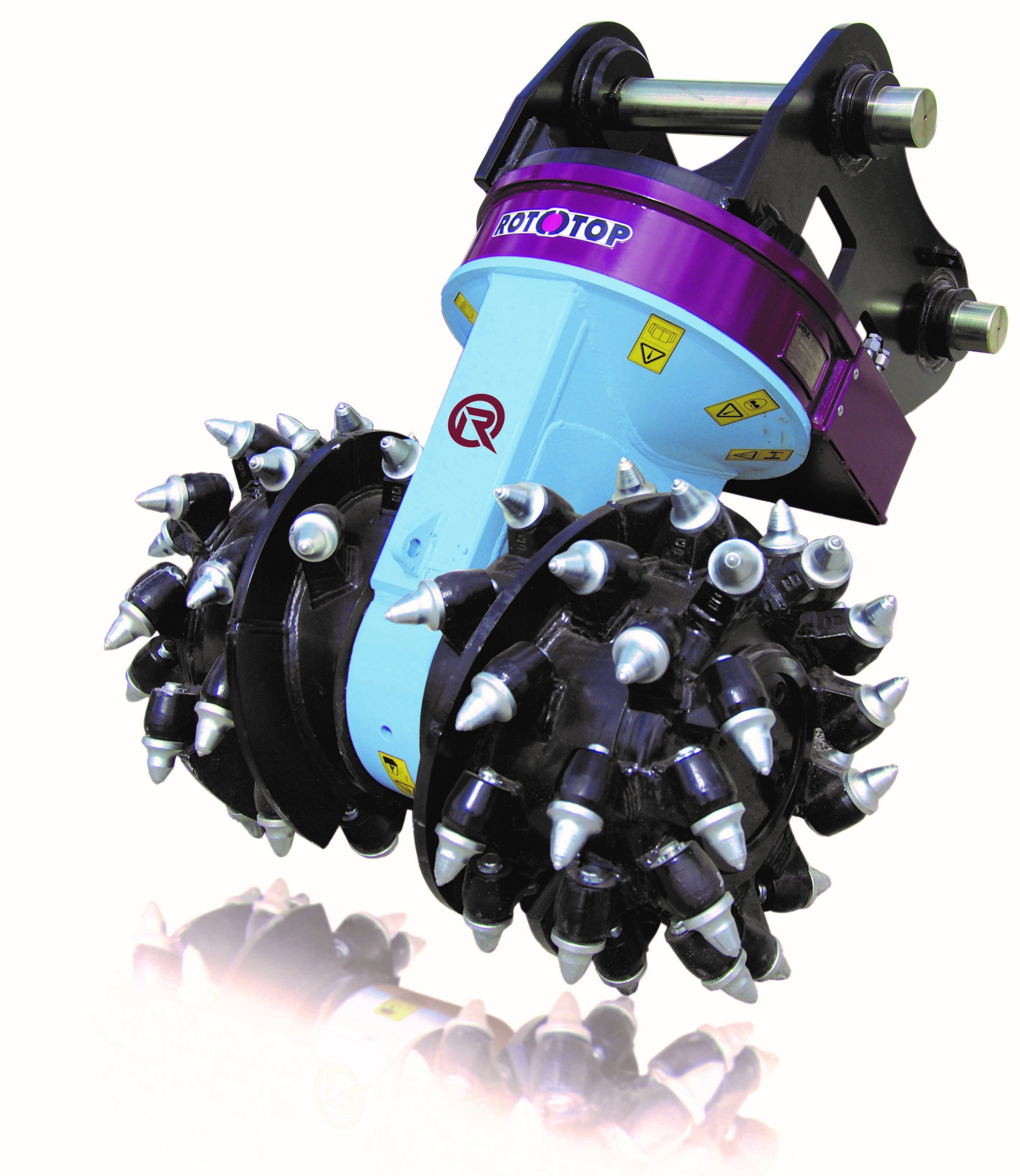

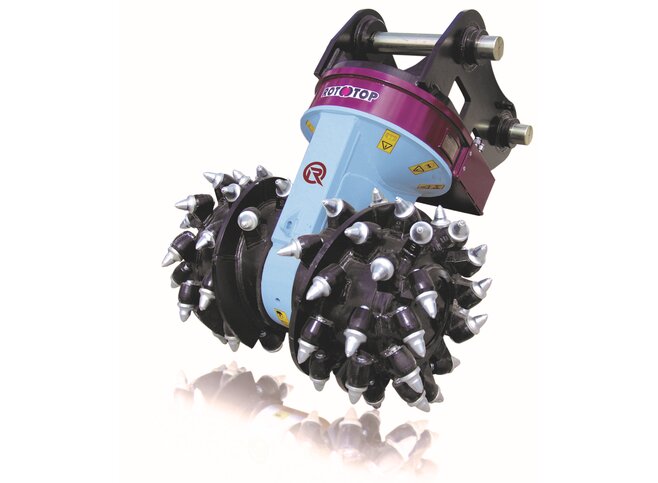

Rotatoreinheit

Ein Drehwerk erhöht den Aktionsradius der Fräse. Das ermöglicht Arbeiten in jedem Winkel, auch quer zur Fahrtrichtung.

Lager
Leicht wechselbare Verschleißteile
Geschützter Motor

Lager

Die Rockwheel Anbaufräsen verfügen über wartungsfreie Trommellager.

Leicht wechselbare Verschleißteile

Das einfache Wechseln der Meißel erhöht die Produktivität und Vielseitigkeit der Anbaufräsen.

Geschützter Motor

Ein Überlastventil schützt vor Druckspitzen

Technische Daten

Spezifikationen

Baggerdienstgewicht	12-18 t
Betriebsgewicht	595 kg
Hydraulikleistung	41 kW
Optimale Ölmenge	120 l/min
Maximale Ölmenge	132 l/min
Maximaler Druck	400 bar
Drehmoment Fräse	4.945 Nm
Trommel Geschwindigkeit	96 U/min
Anzahl Meißel	64 Stück

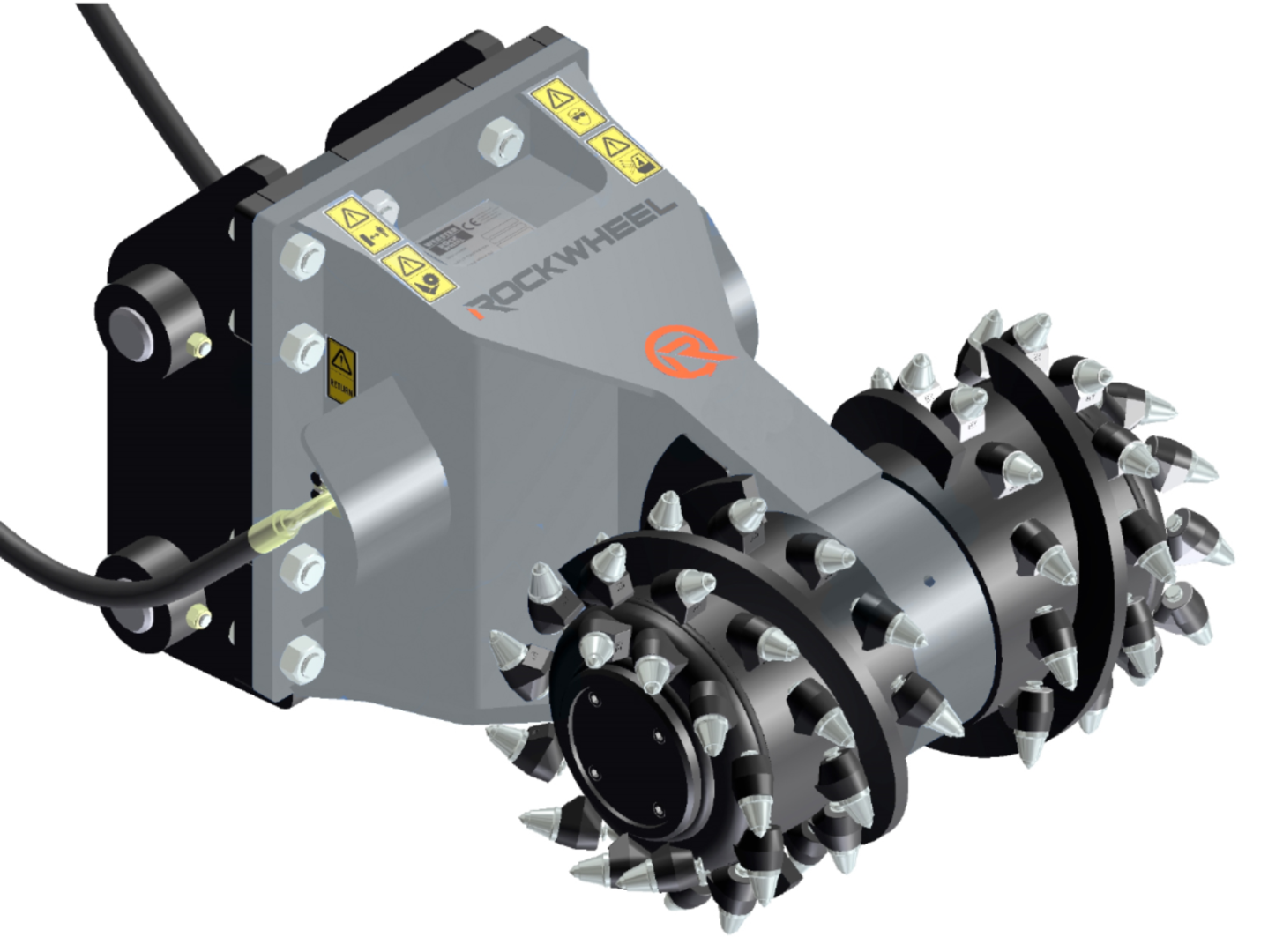

Abmessungen


Trommeldurchmesser A	475 mm
Trommelbreite B	832 mm
Stegbreite C	118 mm
Fräsenhöhe D	937 mm

Hinweis: Irrtümer und technische Änderungen vorbehalten.

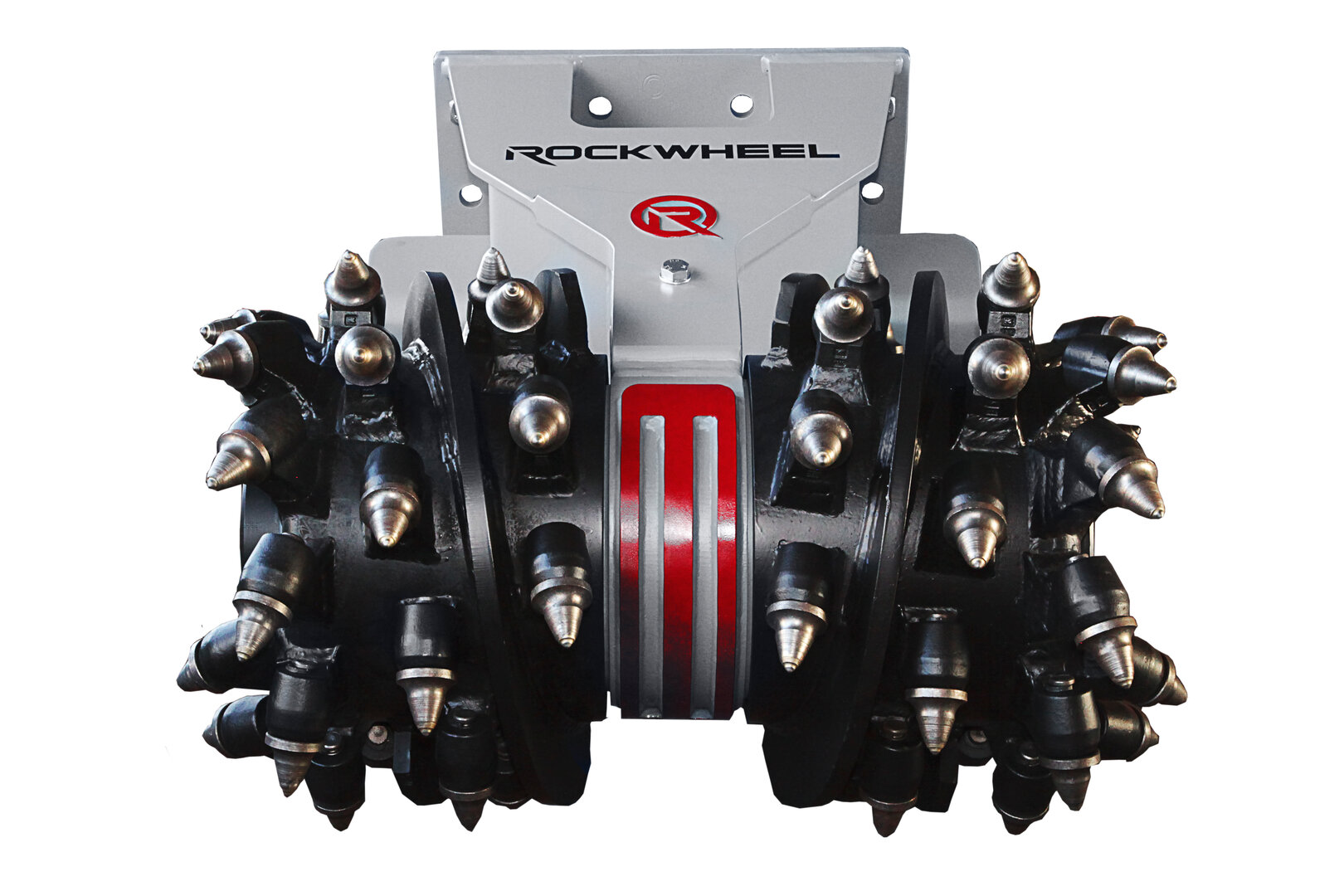

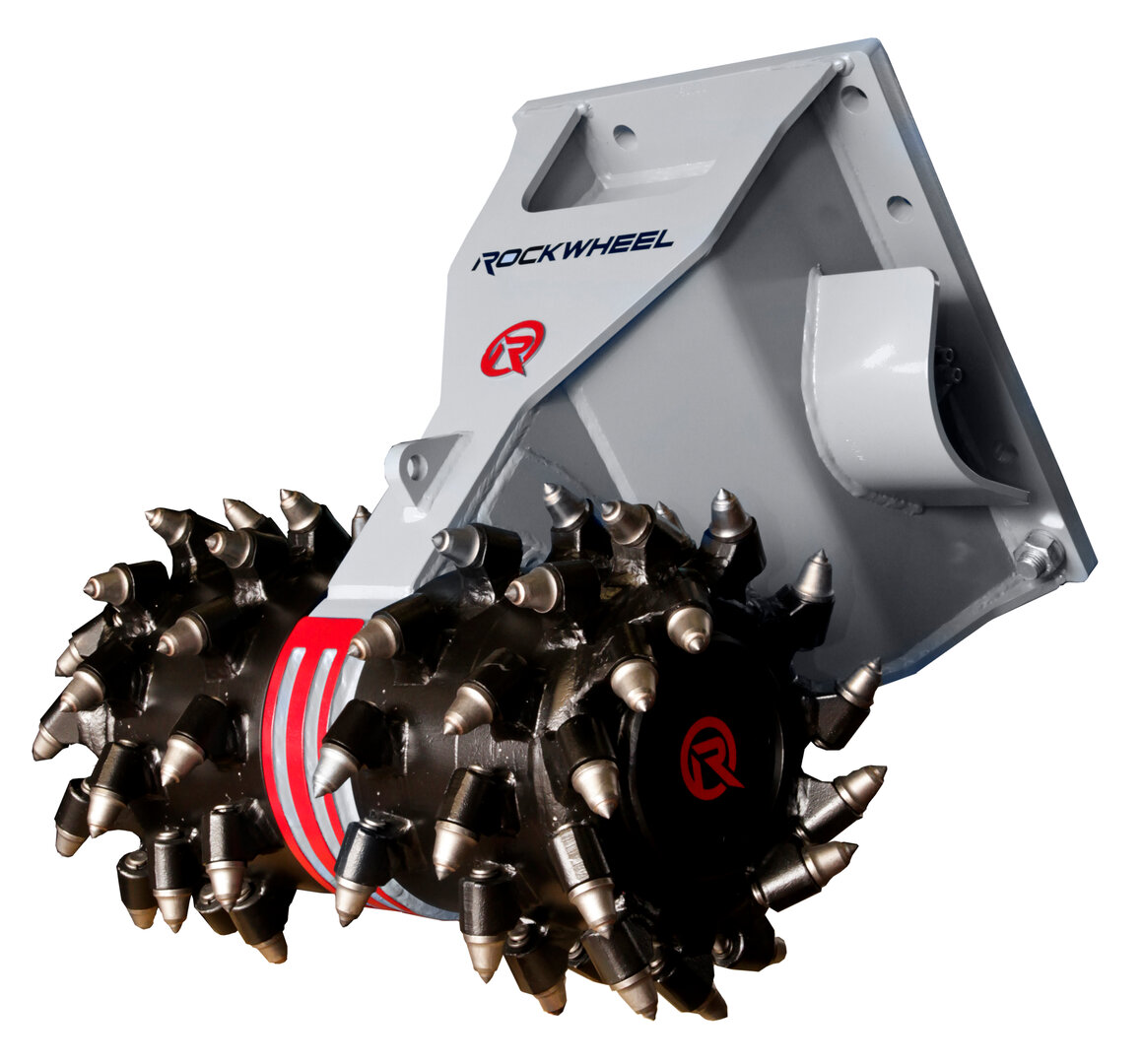

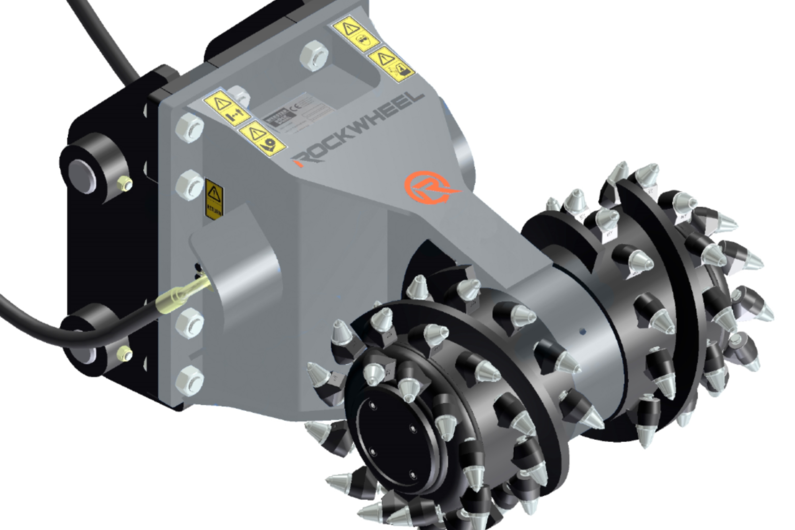

Die Rockwheel Anbaufräse D15

Fräsen von Rockwheel begeistern im Einsatz durch hohe Produktivität und einfache Dosierbarkeit in der Frästiefe. Dank wartungsfreier Lager und des widerstandsfähigen Gehäusedesigns sind sie robust und langlebig. Das breite Einsatzspektrum umfasst neben Abbruch-, Kanal- und Rohrleitungsbau oder Gewinnung auch den Tunnelbau, den Unterwassereinsatz und das Baumstumpffräsen. Das Arbeitsumfeld wird dank geringerer Vibrationen und eines verhältnismäßig geringen Geräuschpegels geschont.
