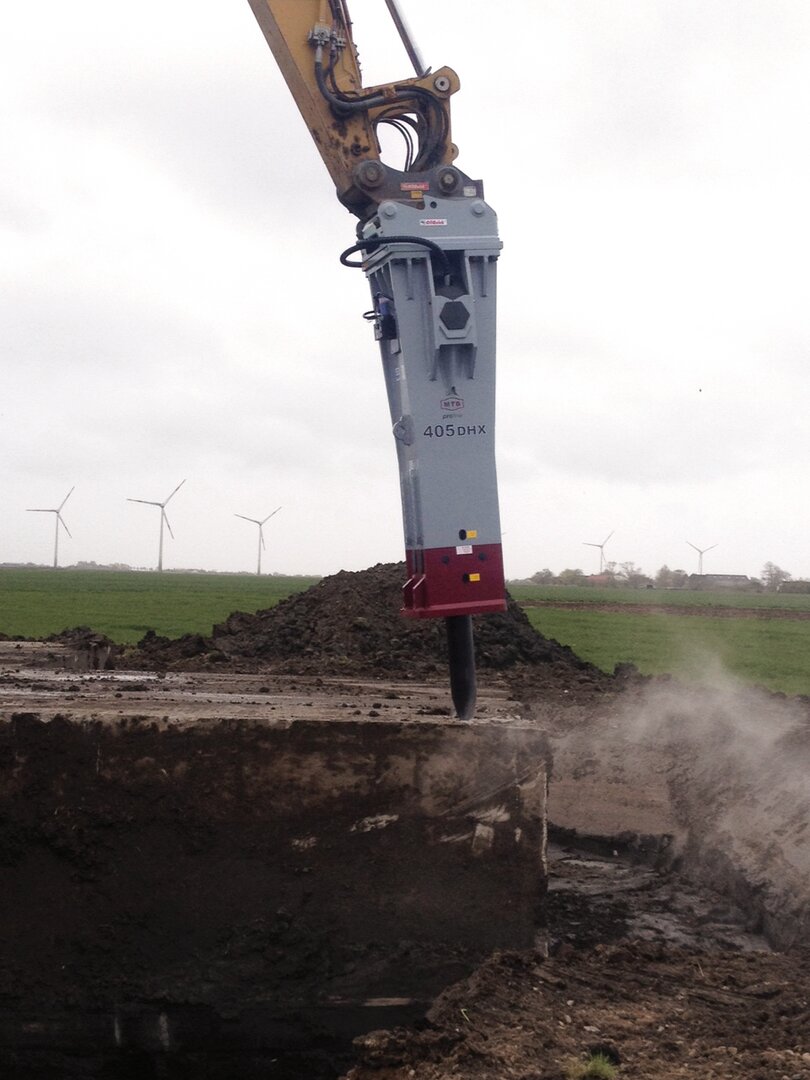

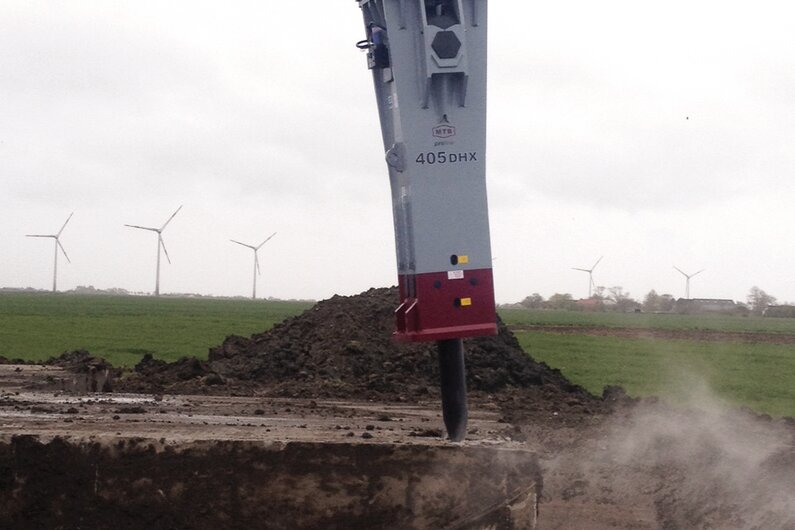

MTB405DHX

Baggerdienstgewicht:	40 - 65	t
Einsatzgewicht:	4.100	kg

Highlights
Technische Daten
Downloads

Highlights

MTB

Vielseitig

Leistung

MTB
proline

MTB

Die Produkte der Baureihe MTB von Inan Makina sind das Ergebnis einer über 40-jährigen Expertise im Bau und der Reparatur von Hydraulikhämmern aller Marken, die weltweit unter den härtesten Bedingungen im Einsatz sind. Von über 30.000 weltweit verkauften Hydraulikhämmern stellen allein 1.500 Einheiten in Deutschland täglich ihre Praxistauglichkeit bei unterschiedlichsten Anwendungen unter Beweis. Mit 3 Fertigungsstandorten in Istanbul und mehr als 70 Händlern weltweit gehört Inan Makina international zu den TOP Herstellern der Branche. Die Fertigung aller Verschleißteile und Komponenten unterliegt strengsten Qualitätsstandards. Um diese Standards zu gewährleisten, legt Inan Makina größten Wert auf die eigene Produktion, in der 95% aller benötigten Komponenten gefertigt werden.

proline

Die Modelle der MTB proline wurden mit dem Anspruch entwickelt, auch höchsten Belastungen stand zu halten. Sie überzeugen durch ein robustes Design und intelligenten Komponenten, die zur einer hohen Effizienz betragen.

Einsteckwerkzeuge
Einsatzbereich
Arbeiten unter Wasser

Einsteckwerkzeuge

Große Auswahl an leicht zu wechselnden Meißeln für verschiedenste Anwendungen.

Einsatzbereich

Die hydraulischen Abbruchhammer werden in vielfältigsten Branchen eingesetzt:

Steinbruch, Gewinnung

Abbruch, Rückbau

Stahlindustrie, Recycling

Verkehrs- und Wasserwegebau

Tiefbau

GaLaBau

Tunnelbau

Arbeiten unter Wasser

Für Einsätze unter Wasser müssen besondere Vorkehrungen am Gerät getroffen werden

MTB Hydraulikhämmer der Serie 5 sind mit wenigen Handgriffen für den Unterwassereinsatz gerüstet.

Durch Entfernen einer Schraube wird der Luftkanal entsperrt, danach ist der Hydraulikhammer für den Anschluss eines Druckluft-Kompressors vorbereitet.

Arbeiten mit Hydraulikhämmern unter Wasser erfordern einen Überdruck im Schlagwerk, der das Eindringen von Wasser verhindert.

Kraftstoffsparend
Effizient
Gehäuse

Kraftstoffsparend

Dank der integrierten hydraulischen Druckerzeugung entwickeln die Modelle im Betrieb eine maximale Schlagleistung bei gleichzeitig niedrigem Arbeitsdruck - das resultiert in einer Kraftstoffersparnis von bis zu 30% im Vergleich zu herkömmlichen Systemen.

Effizient

Das optimierte Design des Schlagkolbens stellt weniger Anforderungen an die Hydraulikleistung des Trägergeräts. Das spart Treibstoff und und schont die Hydraulikpumpe des Baggers.

Ein leichter Schlagkolben erfordert weniger Hydraulikleistung.

Erfahrungen aus dem Tunnelbau: Schlanke, lange Schlagkolben haben bessere Führungseigenschaften und schonen die Dichtungen.

Das optimale Flächenverhältnis der Anströmkanten ergibt maximale Schlagleistung.

Gehäuse

Der einteilige Aufbau des Gehäuses mit gekanteten Seitenwänden hält extremen Belastungen stand.

Wartungsfreundlich

Betrieb

Bronze-Führungsbuchse
Staubdichtung
Zentralschmierung

Bronze-Führungsbuchse

Längere Serviceintervalle dank integrierter verschleißresistenter Bronzebuchse.

Staubdichtung

Verhindert das Eindringen von Schmutz und Fremdpartikeln in den Hydraulikhammer.

Zentralschmierung

Automatische Schmierung im Verschleißbereich ist optional verfügbar. Dadurch entfällt das stündliche, manuelle Schmieren.
Bekamax Hamax2 -die vielseitige Leistungspumpe

Pumpenantrieb erfolgt durch Hydraulikkreislauf des Hammers.

Unterschiedliche Adapter ermöglichen Einsatz unterschiedlicher Kartuschengrößen (400g- bzw. 500g-Kartuschen).

Dosierung individuell und einfach durch eine Schraube einstellbar.

Leere Kartuschen können mit wenigen Handgriffen ersetzt werden.

Schmierung erfolgt permanent, sobald der Hydraulikhammer in Betrieb ist.

Frequenzumschaltung
Vollintegrierte Leerschlagsicherung
Schalldämpfung
Verschleißfestigkeit

Frequenzumschaltung

Optimierte Schlagleistung nach Bedarf und Anforderung:

D = Demolition, optimale Brechwirkung im Abbrucheinsatz

Q = Quarry, hohe Schlagkraft für Knäppern und Zertrümmern

Vollintegrierte Leerschlagsicherung

Der konstruktiv integrierte Hydraulikpuffer dämpft den Schlagkolben und beugt so der Blockage vor.

Höchste Betriebssicherheit: Kein Kontakt "Metall auf Metall" zwischen Schlagkolben und Schlagwerk

Keine aufwändige Ventiltechnik und damit verbundene zusätzliche Erhitzung des Hydraulikkreislaufs

Keine turnusmäßige Überprüfung zusätzlicher Bauteile erforderlich

Keine Beschädigung durch eventuelle Bauteildefekte

Schalldämpfung

Bis zu 3 dB weniger Schallemissionen durch zusätzliche Kunststoffplatten im oberen Bereich des Schlagwerks.

Verschleißfestigkeit

Vergrößerte Dämpfungsplatten im unteren Bereich tragen maßgeblich zur Senkung der Schallemissionen bei und verbessern gleichzeitig die Lagerung des Schlagwerks im Gehäuse. Erfahrungen aus jahrzehntelangen Anwendungen im Tunnelbau, wo Hydraulikhämmer hauptsächlich in horizontaler Position arbeiten, haben ergeben, dass die großflächige Auflage die Lebensdauer verlängert und die Belastbarkeit dieser Verschleißplatten erhöht.

Technische Daten

Baggerdienstgewicht

Von	40 t
Bis	63 t

Spezifikationen

Einsatzgewicht	4.100 kg
Schlagenergie	7.200 J
Schlagfrequenz	355-560 1/min
Betriebsdruck	140 bar
Ölmenge	180-280 l/min
Meißeldurchmesser	175 mm
Schalllpegel	127 dB

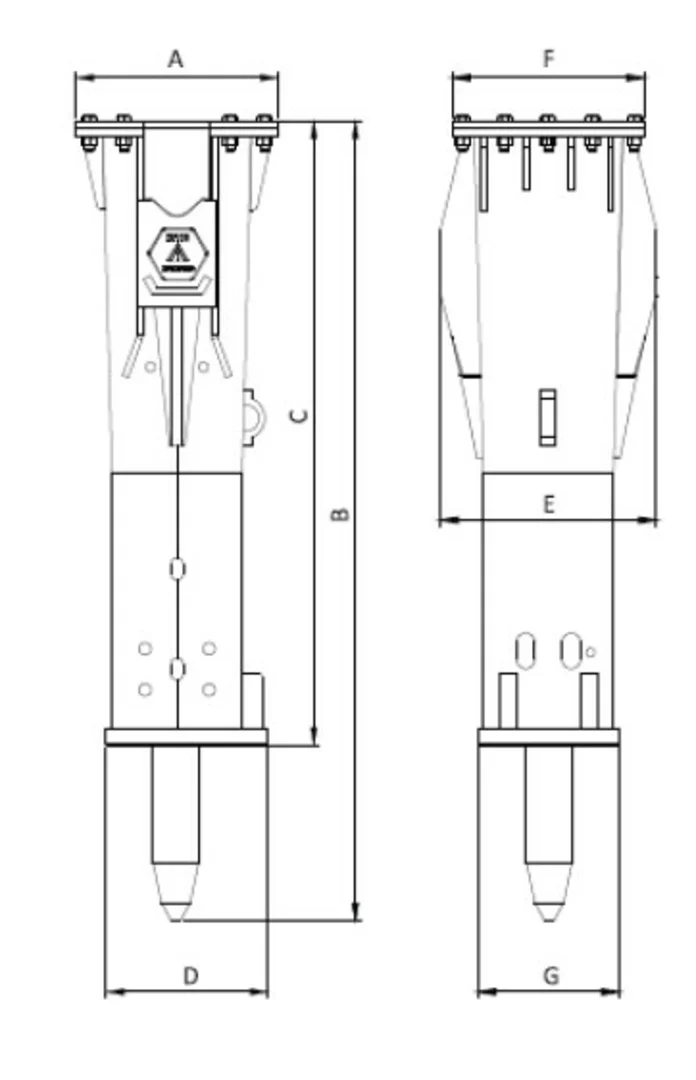

Abmessungen


Maß A	730 mm
Maß B	3.220 mm
Maß C	2.425 mm
Maß D	600 mm
Maß E	800 mm
Maß F	730 mm
Maß G	530 mm

Hinweis: Irrtümer und technische Änderungen vorbehalten.

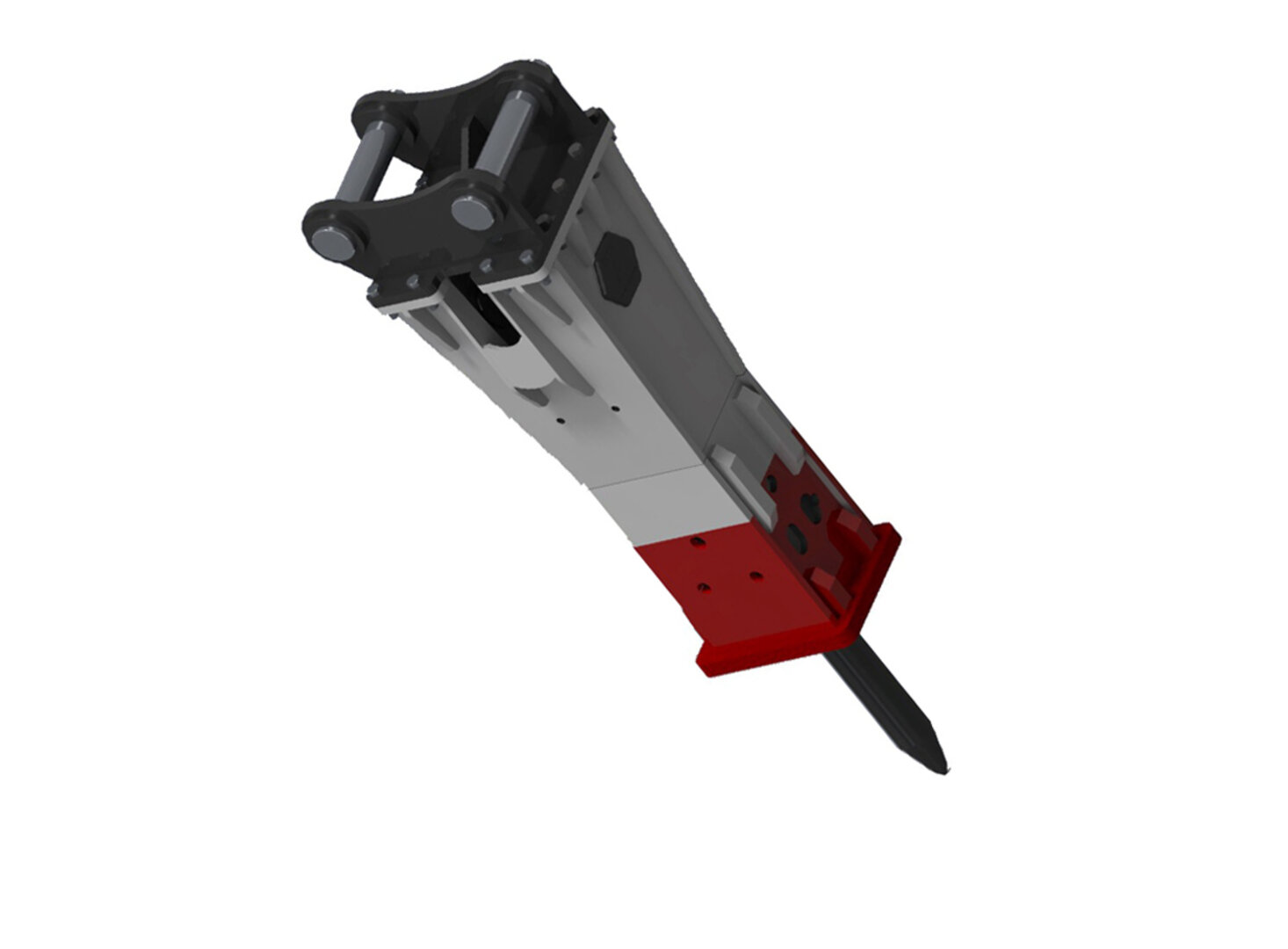

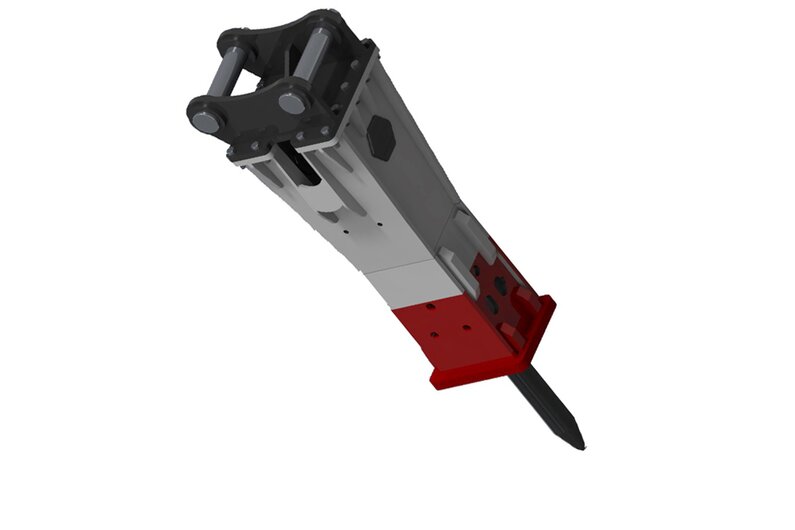

Der MTB Hydraulikhammer MTB405 proline

Hydraulikhämmer der MTB proline Baureihe sind speziell für härteste Einsätzen unter schwierigsten Bedingungen gebaut. Hochverschleißfeste Werkstoffe und Komponenten, sowie die konsequent auf Effizienz ausgerichtete Bauweise, halten beinahe allen Anforderungen im Abbruch, Tunnelbau und in der Gewinnung stand. Bei minimalem Kraftstoffverbrauch.
