EX3600-7LD
| Betriebsgewicht: | 369.000 | kg |
| Löffelvolumen: | 22 | m³ |
| Motorleistung: | 1.500 | kW |
- Highlights
- Technische Daten
- Downloads
Highlights
- Leistungsstarker Motor
- Antrieb
- Hydrauliksystem
- Kühleranordnung
- Leistungsverstärkung (Power-Boost)
- Standsicherheit
- Arbeitsausrüstung
- Langlebigkeit

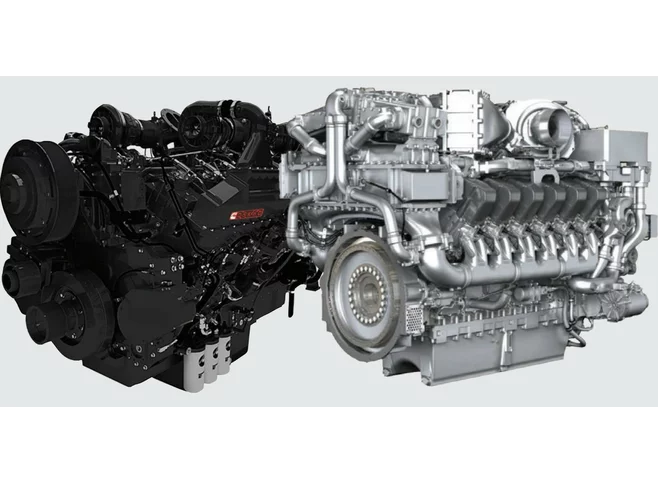

Leistungsstarker Motor
Großvolumiger 60 Liter Cummins-16-Zylinder-Niederemissionsmotor QSK60, Diesel-Reihenmotor mit Ladeluftkühler und Brennkammer-Direkteinspritzung.

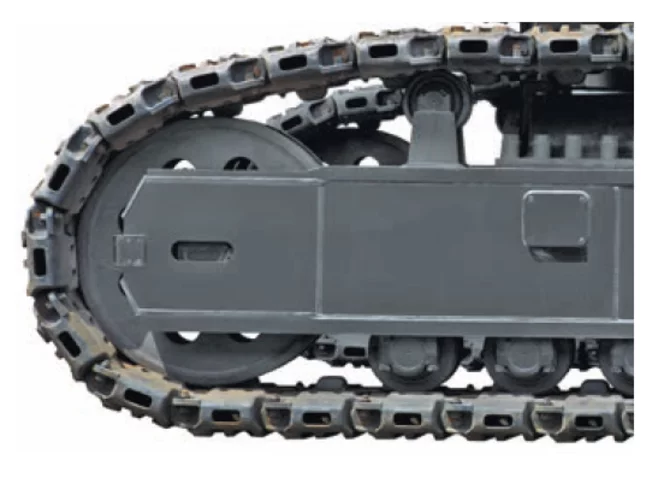

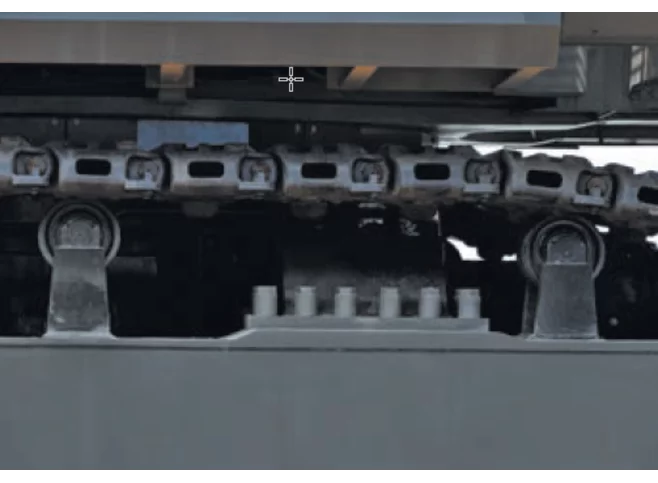

Antrieb
Die speziell verstärkten und groß dimensionierten Unterwägen der Hitachi Raupenbagger sind für härteste Einsätze entwickelt. Durch den geschweißten Laufwerksrahmen in Kastenbauweise, dauergeschmierten Lauf- und Tragrollen sowie drehmomentstarken 2-stufen Axialkolbenmotoren gehören Ausfallzeiten der Vergangenheit an.
Hydrauliksystem
Das ETS - elektronisch geregeltes Pumpen/Motor Managementsystem mit EPC- und OHS- Funktion ist als Load-Sensing Arbeitshydraulik mit 3 Axialkobenpumpen mit variabler Fördermenge kraftstoffsparend und effizient ausgelegt. Ausleger Betriebsartenwahlsystem mit Schwenk- /Hubpriorität sorgt für effizients Laden bei Schwenkwinkeln zwischen 45° und 180°.
Kühleranordnung
Korrosionsbeständige Aluminiumkühler mit Staubnetz geschützt, Parallelanordnung der Teilkühler für herrausragende Kühlleistung und leichte Reinigung von beiden Seiten.

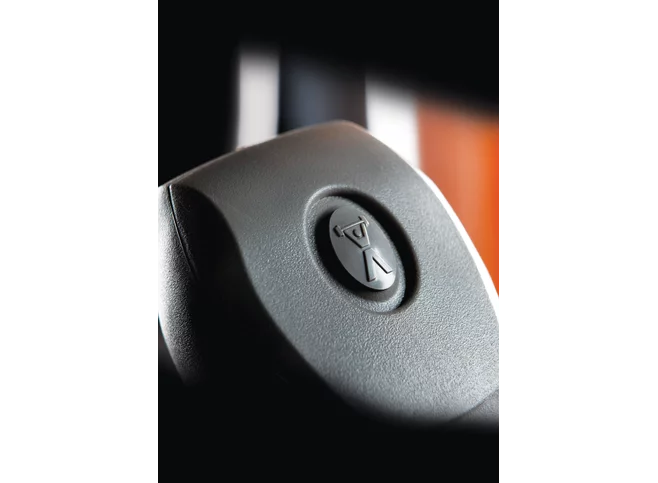

Leistungsverstärkung (Power-Boost)
Der Power-Boost sorgt kurze Zeit für enorme Grab- und Hubleistungen und hieft den Bagger in die nächst höhere Gewichtsklasse.

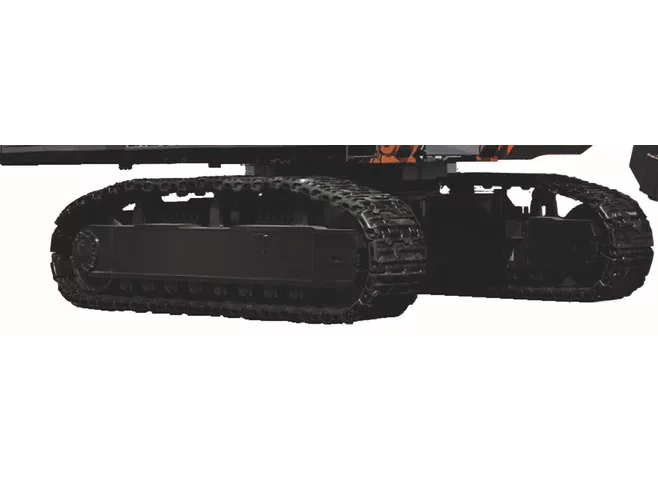

Standsicherheit
Schweres Laufwerk in HD-Ausführung für beste Standfestigkeit und hohen Bodendruck.

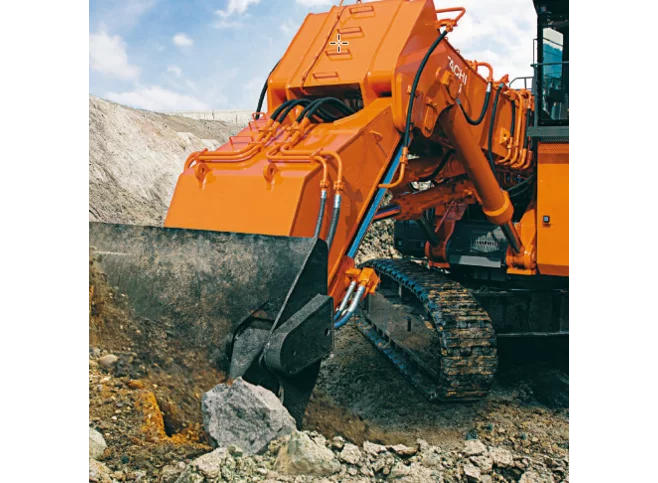

Arbeitsausrüstung
Ausleger und Stiel in kurzer BE-Ausführung für enorm stark Reiß- und Ausbrechkräfte. Monoblockausleger als robuste Stahlkonstruktion in Kastenprofilbauweise mit inneren Torsionsblechen und konstruktiv optimierten Stahlgußkomponenten in den Gelenkbereichen. Verstärkte, geschweißte Koppelschwinge und Koppelstrebe aus Stahl, sowie Stielverstärkung an der Stielinnenseite durch aufgeschweißte Stahlrippen für härteste Einsätze. Auslegerzylinder mit Rohrbruchventilen, Überlastwarneinrichtung und automatischer Hubkrafterhöhung ergibt sicheren und kraftvollen Hubeinsatz. Zusätzlich schwimmend gelagerte fettgefüllte Lagerbolzen an Ausleger- und Koppelbolzen ergeben eine bessere Dichteigenschaft für eine längere Standzeit und reduzierte Wartungskosten.
Langlebigkeit
Robuster, spannungsarm geschweißter Unterwagen, X-förmig aufgebaut für maximale Festigkeit und Haltbarkeit. Verstärkte Fahrmotor- und Tunnelabdeckung, sowie serienmäßig durchgängiger Laufrollenschutz pro Seite zum Schutz gefährdeter Komponenten sorgen für bestmöglichen Schutz vor Schäden.
- Bedienfreundlicher Arbeitsplatz
- Sitz
- Entertainmentsystem
- Mulitfunktionsmonitor
- Werkzeugbox

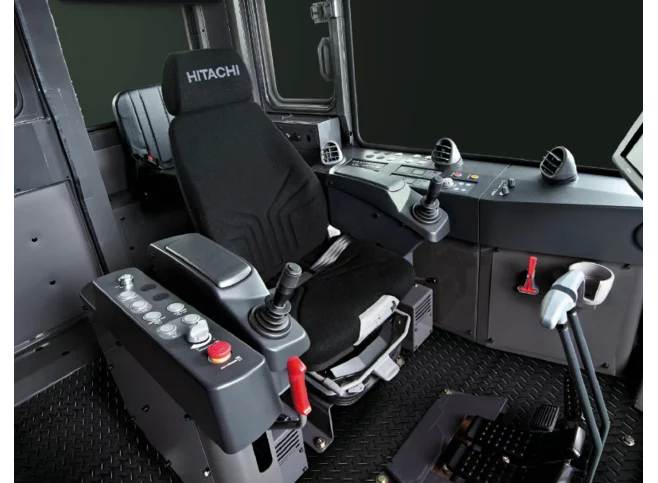

Bedienfreundlicher Arbeitsplatz
Großzügige ROPS/FOPS-Großmaschinen-Sicherheitsfahrerkabine welche sechsfach hydraulisch gelagert und als Überdruckkabine ein geräuscharmes Arbeiten ermöglicht. Ein serienmäßiges OPG Level 2/FOPS-Fahrerschutzdacht und schwenkbare Fahrerschutzgitter erhöhen zusammen mit geraden Laminatglasfrontscheiben die Sicherheit im Felseinsatz. Getönte Scheiben, LED-Innenleuchten, Klimaautomatik und vieles mehr erzeugen ein angenehmes Fahrerambiente.
Sitz
Luftgefederter Grammer-Komfortsitz mit Sitzheizung, Sicherheitsgurt und mit neuem Schiebemechanismus, der einen noch größeren Fußraum ermöglicht, für exzellenten Sitzkomfort. Bedienkonsole und Sitz sind für eine entspannte Sitzposition unabhängig voneinander verschiebbar.
Entertainmentsystem
AM/FM Radio mit Stationstasten und Bedienung über Farbmonitor oder eigene Schalter. Zusatzanschluss für MP3-Player oder ähnliche Geräte (AUX-Eingang) sowie hochwertige Stereo-Dachlautsprecher. Optional bietet das Kiesel Entertainmentsystem eine Freisprechanlage, USB- und Induktionsladestation und ermöglicht das Abspielen von Musik vom Handy.

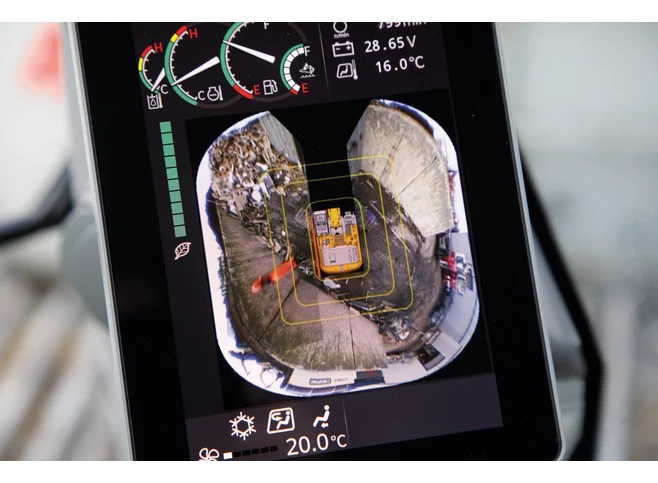

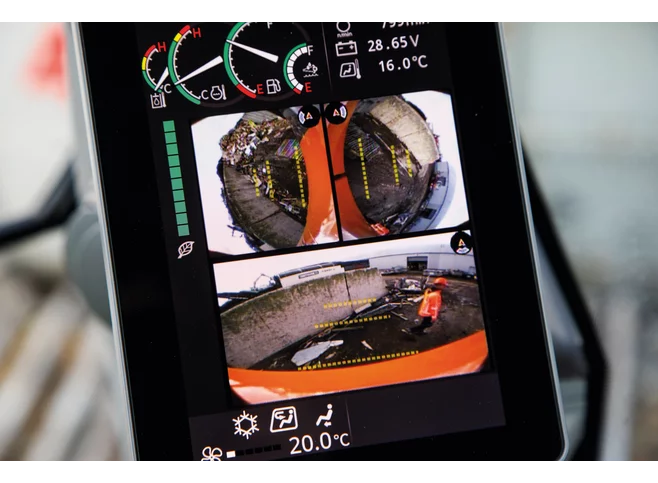

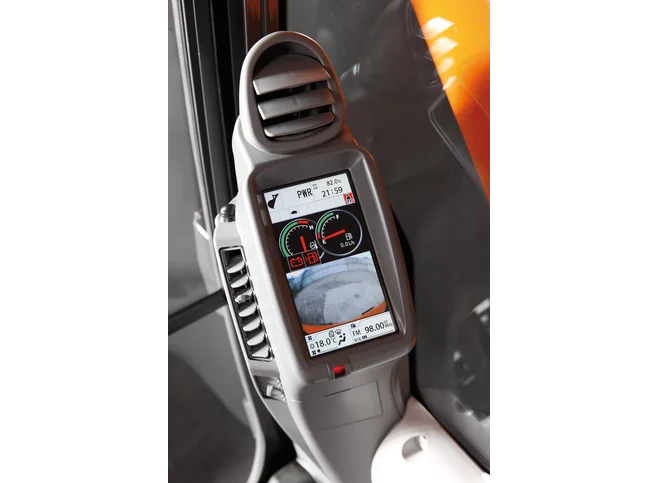

Mulitfunktionsmonitor
Über den 8 Zoll LCD-Farb-Multifunktionsmonitor sind auch bei schlechten Lichtverhältnissen alle maschinenrelevanten Daten sowie das Heckkamerabild gut erkennbar. Die Bedienung erfolgt intuitiv über die ergonomisch platzierte Smart Control (Dreh-Drück-Knopf).
Werkzeugbox
Die serienmäßige Werkzeugbox ist optimal positioniert und erleichtert somit die tägliche Wartung der Maschine. Optional können weitere Werkzeugboxen hinzugefügt werden.
- Gut zugängliche Wartungspunkte
- Zentralschmieranlage
- Betankungspumpe
- Füllstandsüberwachung
- Zyklonvorabscheider
- Umkehrlüfter
- Hitachi-Ölsensor
- Telematiksystem

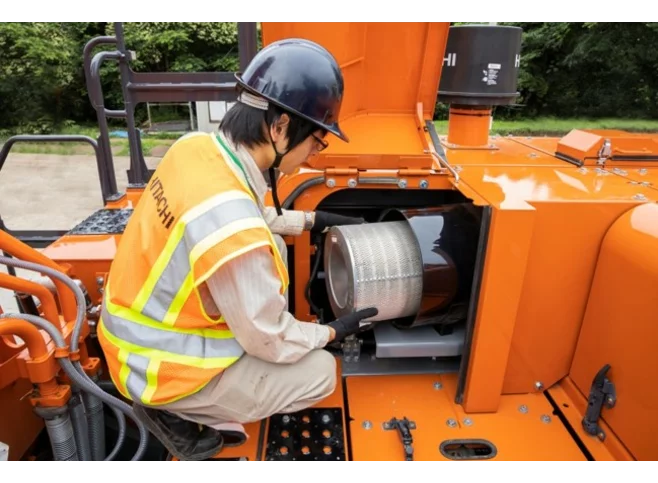

Gut zugängliche Wartungspunkte
Wartungspunkte sind einfach vom Boden aus zugänglich. Die Motorhauben können weit geöffnet werden, was einen einfachen Zugang zum Motorraum ermöglicht und routinemäßige Wartungsarbeiten erleichtert.
Zentralschmieranlage
Eine optionale Zentralschmieranlage stellt sicher, dass alle Schmierpunkte mit ausreichend Schmiermittel versorgt werden. Das schützt die Maschine vor Beschädigungen und erleichtert die Arbeit des Bedieners.
Betankungspumpe
Leistungsfähige Betankungpumpe mit zusätzlichem Filter, Rückschlagventil und automatischem Betankungsstopp für komfortables und sauberes Betanken auf der Baustelle.

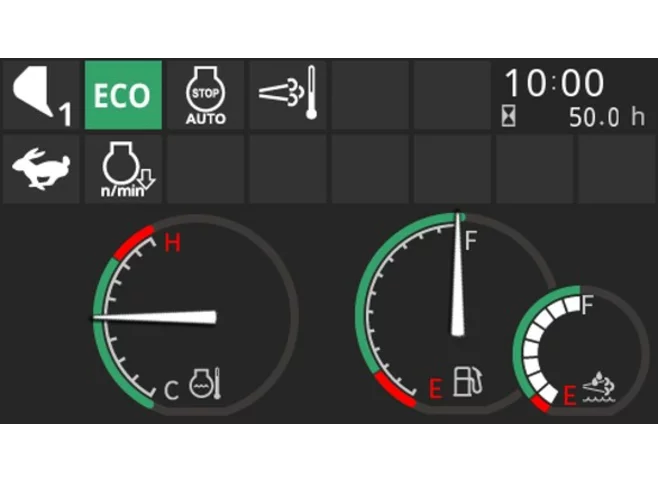

Füllstandsüberwachung
Serienmäßige Füllstandsüberwachung von Motoröl und Kühlflüssigkeit stellen einen reibunglosen Betriebsablauf sicher.
Zyklonvorabscheider
Ein serienmäßiger Zyklonvorabscheider schont Motor und erhöht die Standzeit der Luftfilter.

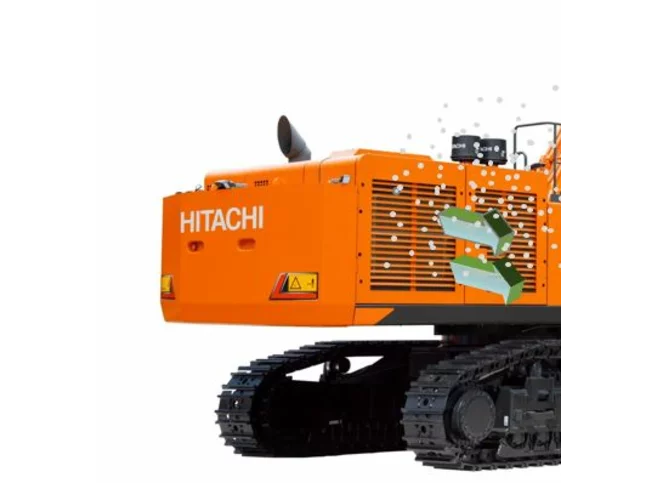

Umkehrlüfter
Freiprogrammierbarer, temperaturgesteuerter drehzahlvariabler Umkehrlüfter erhöht die Standsicherheit der Maschine und garantiert gleichzeitig höchste Leistung bei staubigen Einsatzbedingungen

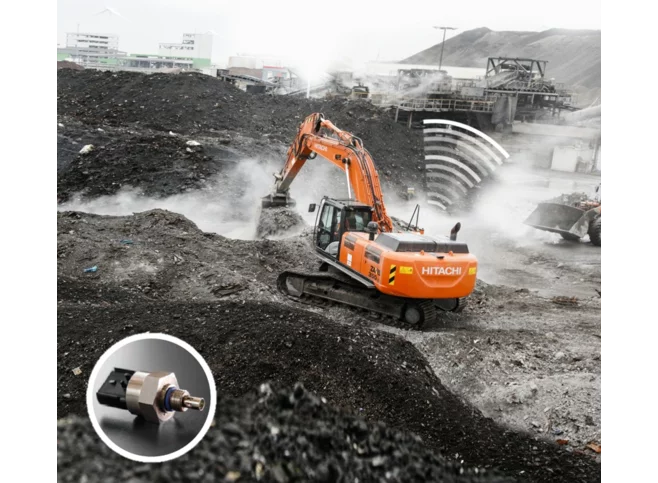

Hitachi-Ölsensor
Das System ermöglicht eine permanente Überwachung des Hydrauliköls. Dies führt zu einer höheren Maschinenverfügbarkeit und zu einem reduziertem Wartungsaufwand. Damit spart sich der Eigentümer Zeit und Geld.

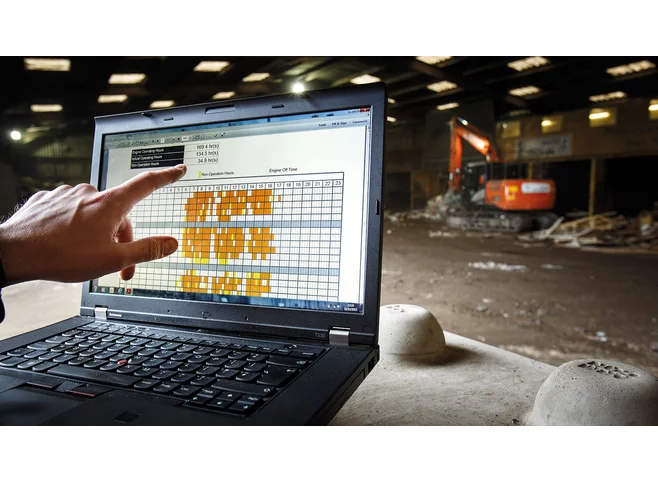

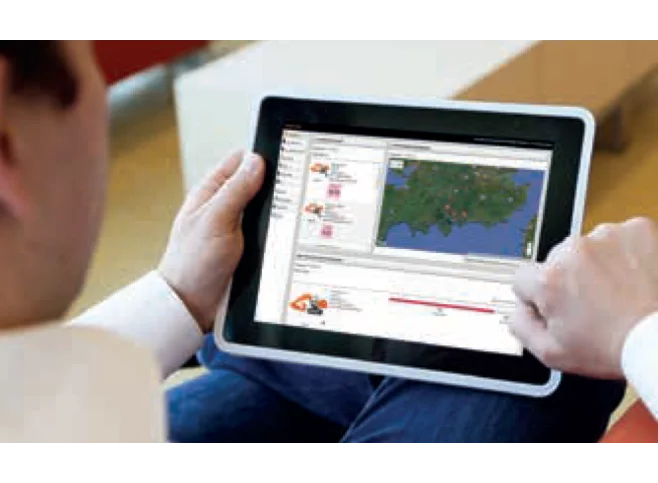

Telematiksystem
Das Global-e-Service ermöglicht Eigentümern Ihre Hitachi-Maschinen fernüberwachen zu lassen. Dieses System hilft, die Effizienz zu maximieren, Ausfallzeiten zu minimieren, die Gesamtleistung zu verbessern und eine Nachverfolgung des Maschinenstandorts zu ermöglichen.
- Abgasnachbehandlung
- Automatische Motorabschaltung / Drehzahlregelungsautomatik
- ECO/PWR Modus
- Geringer Kraftstoffverbrauch
Abgasnachbehandlung
DPF-freie Abgasnachbehandlung erfordert kein Ausbrennvorgang und reduziert Abgastemperatur und Kraftstoffverbrauch. Die Abgasnachbehandlung erfolgt mittels SCR-Moduls (AdBlue), eines Diesel-Oxidations-Katalysators und einer gekühlten Abgasrückführung (AGR). Dadruch werden Schadstoffe und Stickstoffoxide minimiert ohne dabei die Maschinenleistung zu beeinträchtigen.

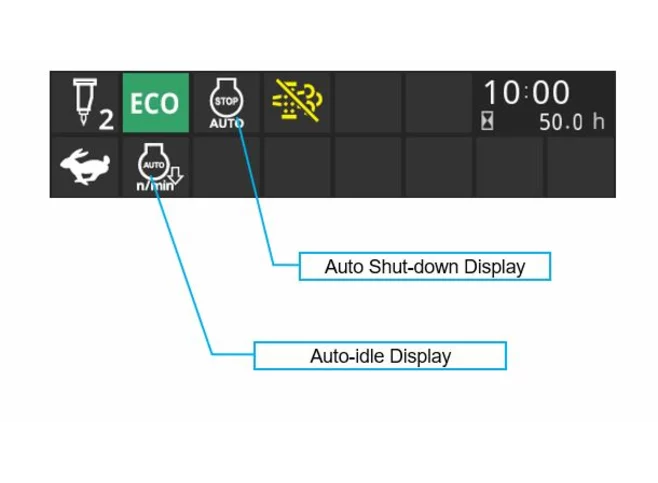

Automatische Motorabschaltung / Drehzahlregelungsautomatik
Die Drehzahlregelungsautomatik versetzt die Maschine nach kurzer Zeit in den Leerlauf sobald keine Funktionen angesteuert werden. Zudem sorgt die automatische Motorabschaltung dafür, dass der Motor nach einer voreingestellten Zeit selbständig abschaltet. Somit kann Kraftstoff gespart werden und die Umweltbelastungen werden reduziert.

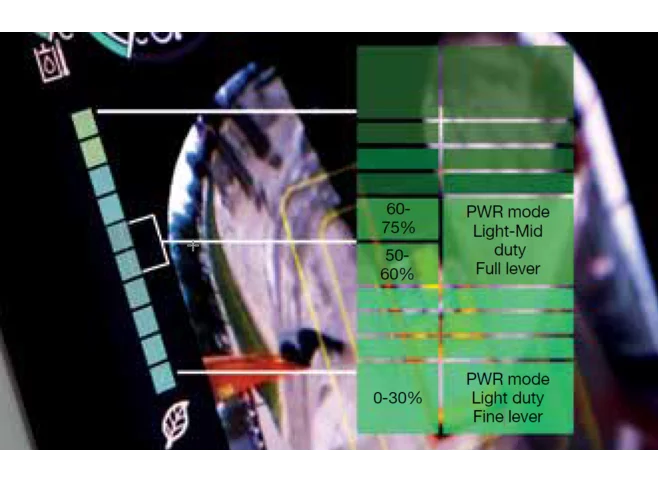

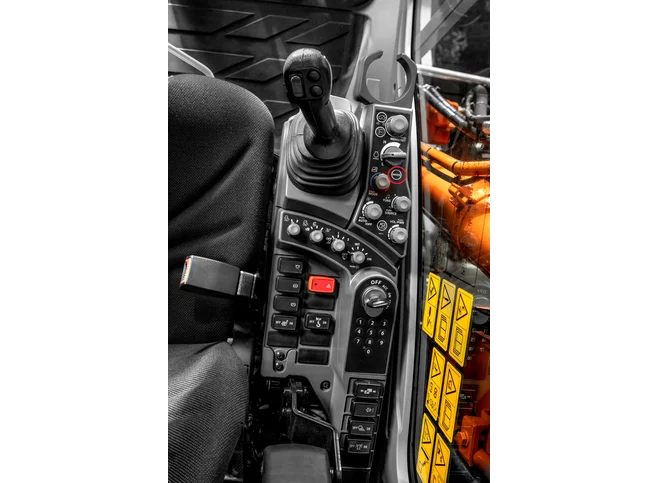

ECO/PWR Modus
Einfach bedienbares Betriebsartenwahlsystem für zwei Leistungsbereiche. - ECO: Modus für leichte Arbeiten und optimale Kraftstoffeffizienz. - POWER: Maximale Maschinenleistung für anspruchsvolle und schwere Einsätze.
Geringer Kraftstoffverbrauch
Verringerter Kraftstoffverbrauch und CO2 -Reduzierung durch eine automatische Drehzahlrückstellung (Leerlaufautomatik), Drehzahlregelungsautomatik und automatische Motorabschaltung.
- Kabinenschutz
- Gute Rundumsicht
- Diebstahlsicherung
- Beleuchtung
- Handläufe
- Sicherheitssystem
Kabinenschutz
OPG Level 2/FOPS-Fahrerschutzdach mit schwenkbarem Frontscheibenschutzgitter und gerader Laminatglas Frontscheibe für erhöhte Sicherheit im Felseinsatz.
Gute Rundumsicht
Die geräumige ROPS/FOPS-konforme Kabine bietet optimale Rundumsicht durch Panoramaverglasung, Heck- und Seitenkamera. Das erhöht die Sicherheit von Bediener, Maschine und Umwelt.

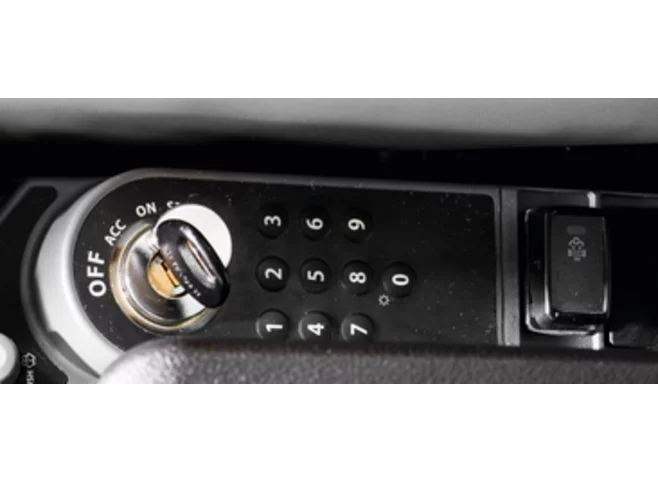

Diebstahlsicherung
Eine integrierte Diebstahlsicherung senkt das Diebstahlrisiko deutlich.

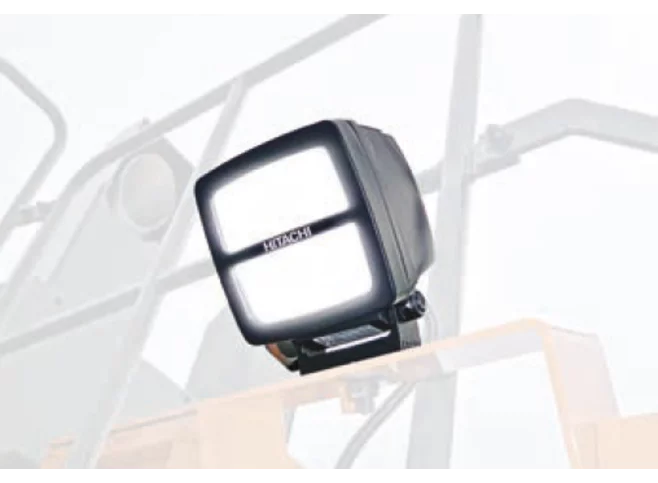

Beleuchtung
Zwei Arbeitsscheinwerfer am Kabinendach mit verzögerter Abschaltung (Coming-Home-Funktion) und die gedimmte Beleuchtung im Einstiegsbereich ermöglichen den sicheren Zugang und das Verlassen der Kabine.

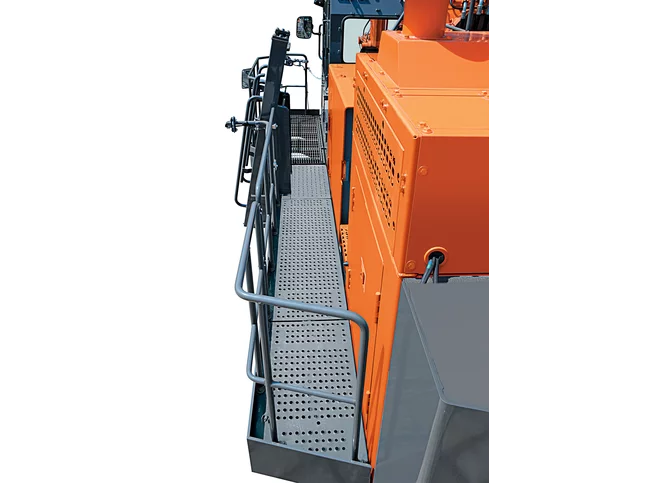

Handläufe
Neue Handläufe und verstärkte Sicherheitsplattform, sowie Laufstege am Oberwagen, kabinenseitig mit Aufstieg auf Serviceplattform sorgen für größtmögliche Sicherheit.
Sicherheitssystem
Um die Sicherheit von Bediener, Maschine und Umwelt auf der Baustelle bestmöglich zu gewährleisten bietet Hitachi und Kiesel optional unterschiedliche Sicherheitssysteme an. Die Bandbreite reicht von Radar-Hindernis-Erkennungssystem, akustische oder optische Rückfahrwarner, Rundumleuchte bis hin zu einem 360° Kamerasystemen.
Technische Daten
| Betriebsgewicht | 369.000 kg |
| Motorleistung | 1.500 kW |
| EU Abgasstufe | Stufe V |
| Pumpenfördermenge | 8x 500 l/min |
| Löffelvolumen | 22 m³ |
| Max. Grabtiefe | 4.350 mm |
| Max. Reichweite | 15.660 mm |
| Max. Losbrechkraft | 1.030 kN |
| Max. Reißkraft | 1.190 kN |

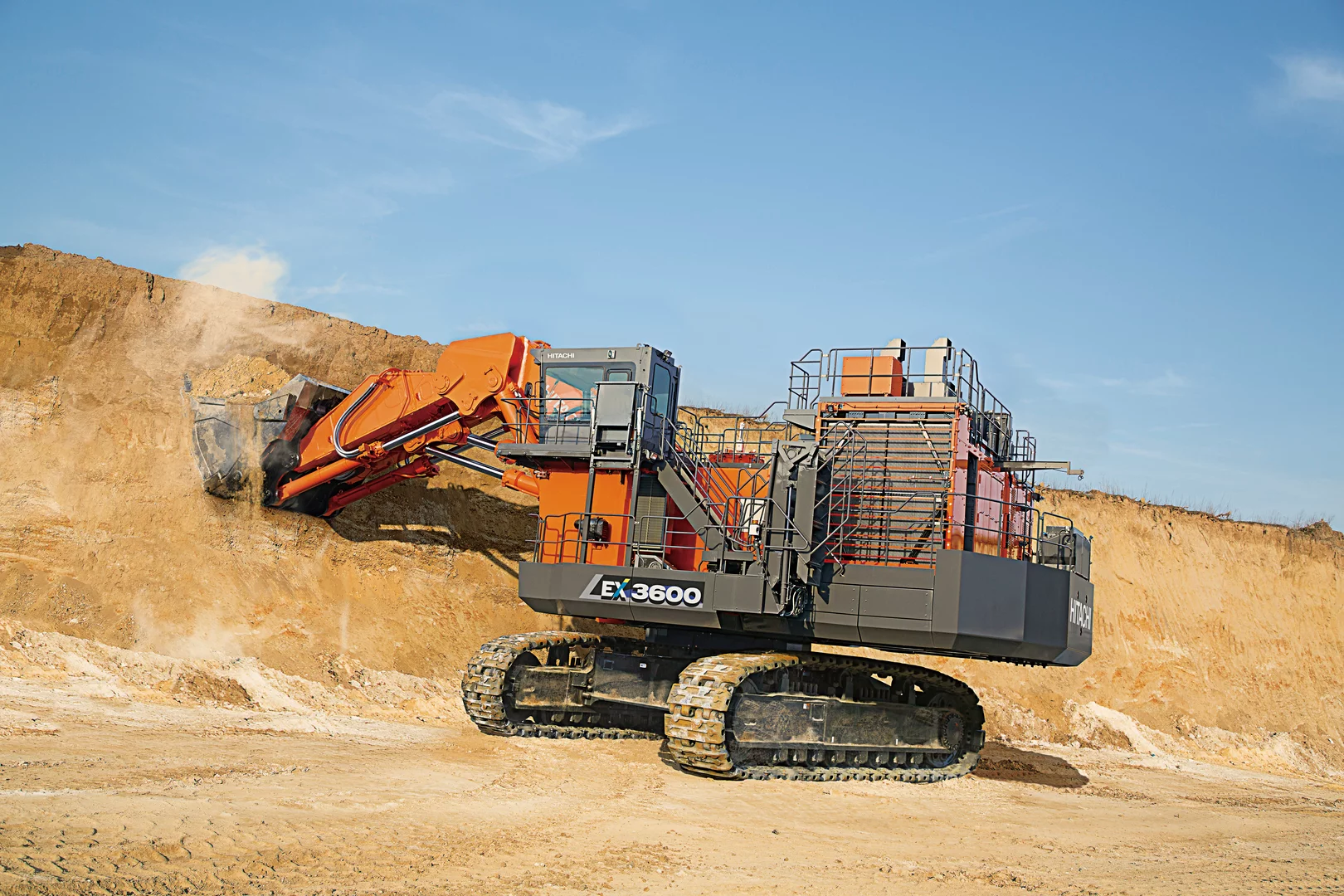

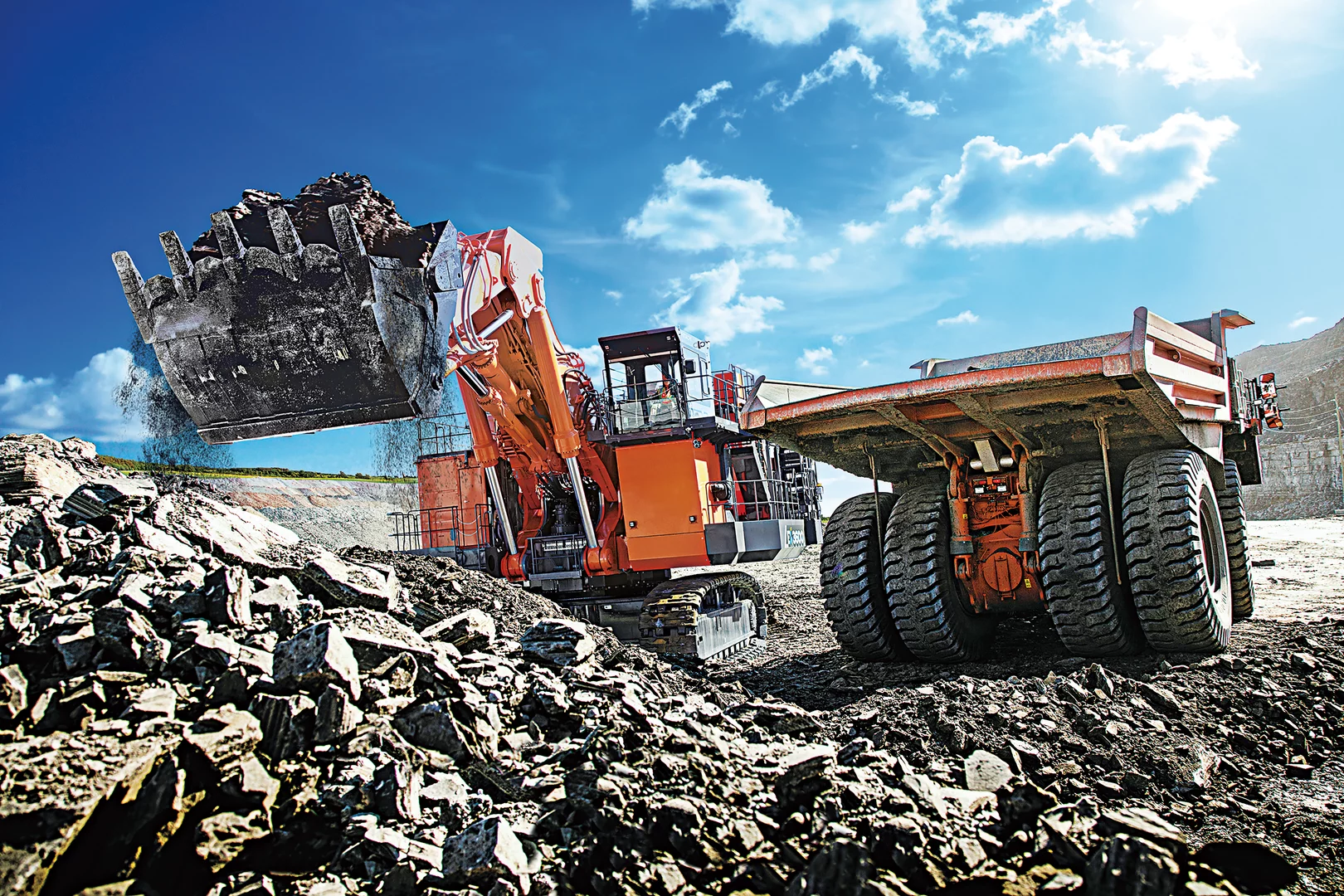

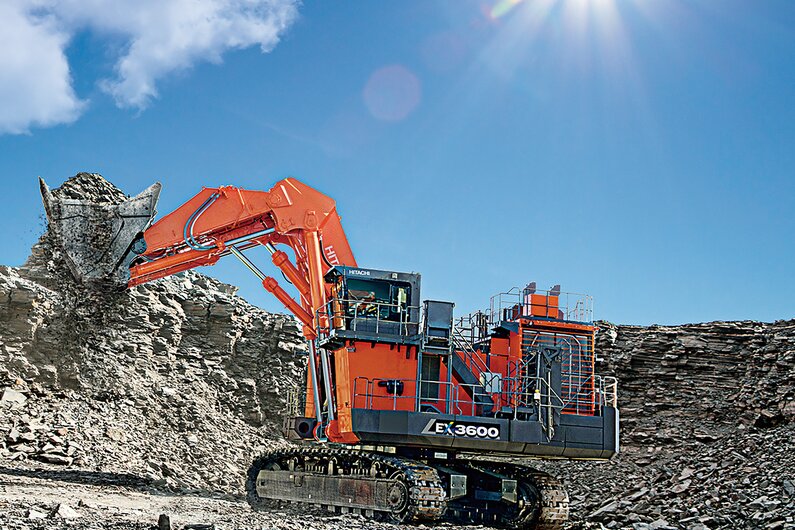

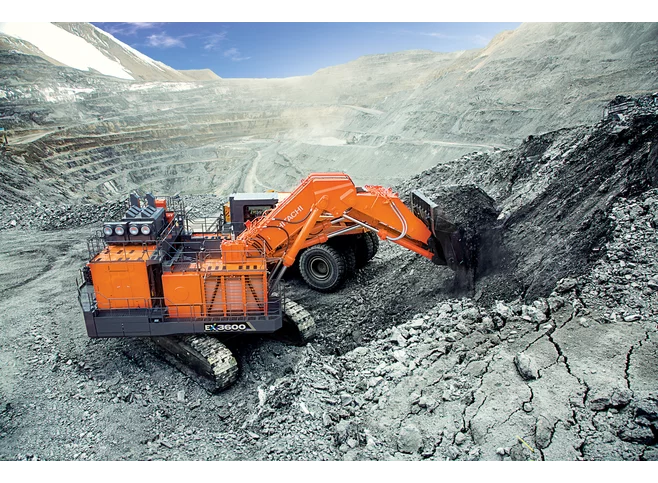

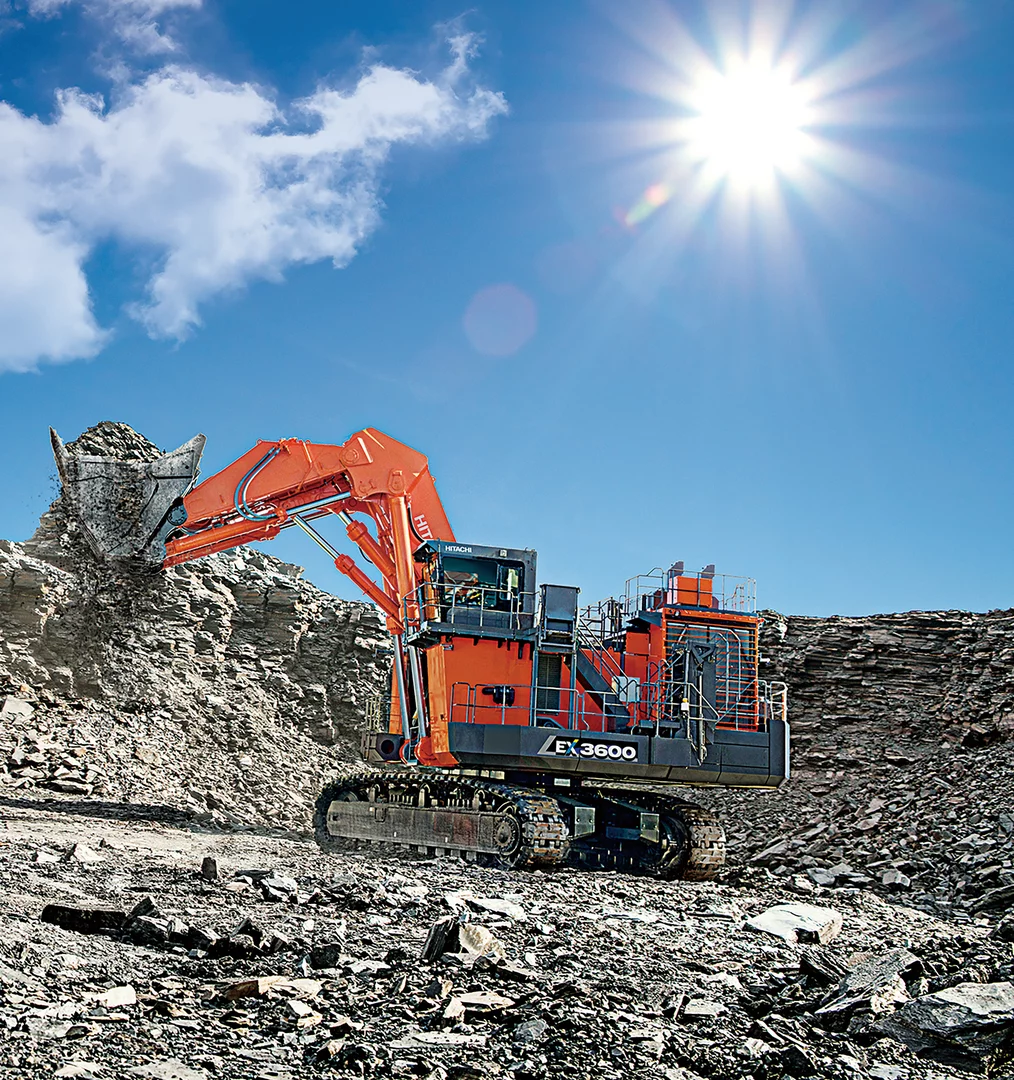

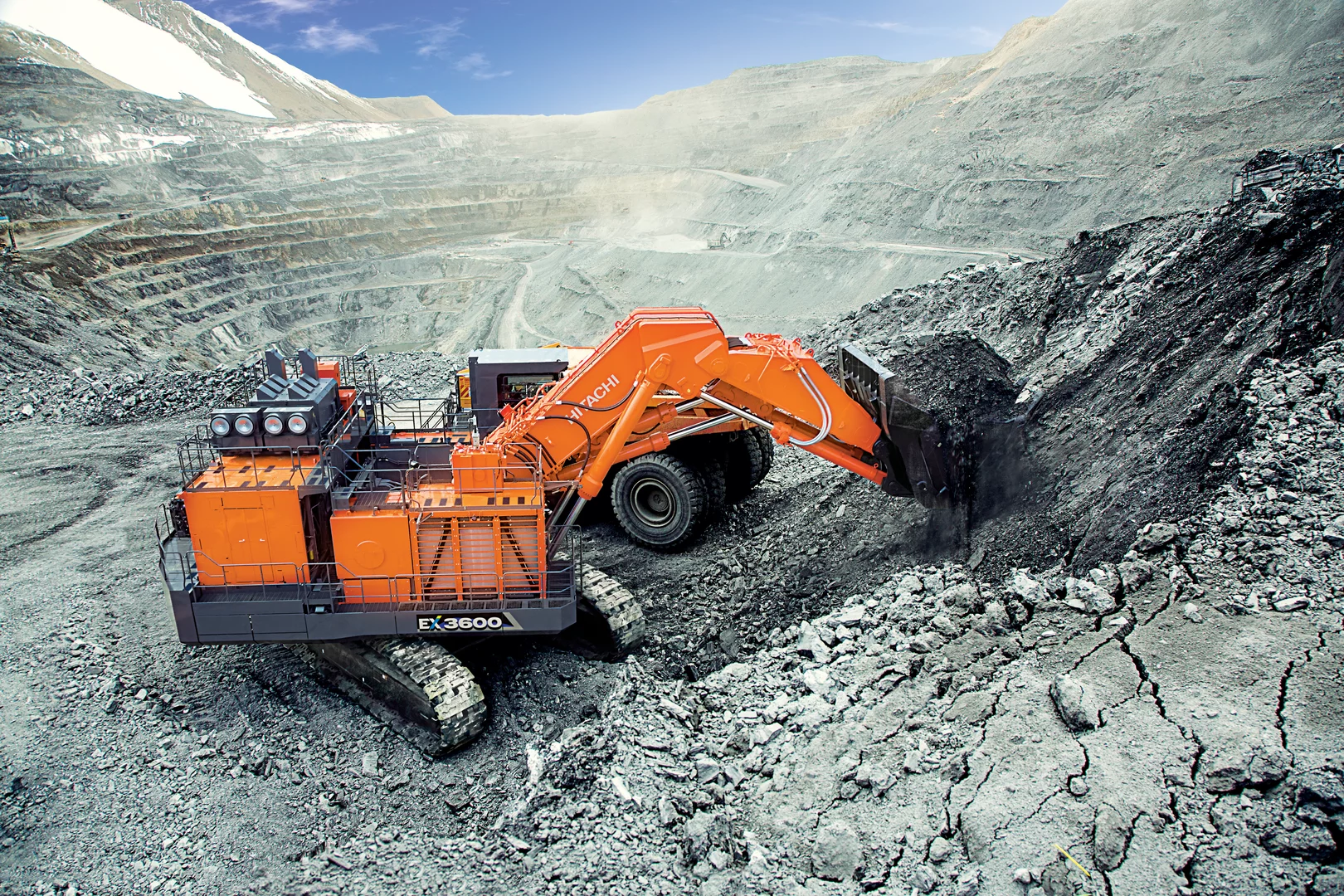

Der Hitachi EX3600-7 Großbagger
Der EX3600-7 stammt aus der Produktpalette des weltweit führenden Herstellers von Mining- und Steinbruchbaggern: Hitachi
Auch bei dieser Maschine basiert der gute Ruf für innovative technische Lösungen auf der kompromisslosen Qualität, mit der Hitachi robuste Maschinen fertigt, die auch den härtesten Anforderungen im Steinbruch-, Gewinnungs- und Mining-Einsatz gerecht werden.
Der EX3600-7 ist in Tief- oder Hochlöffelausführung lieferbar.
